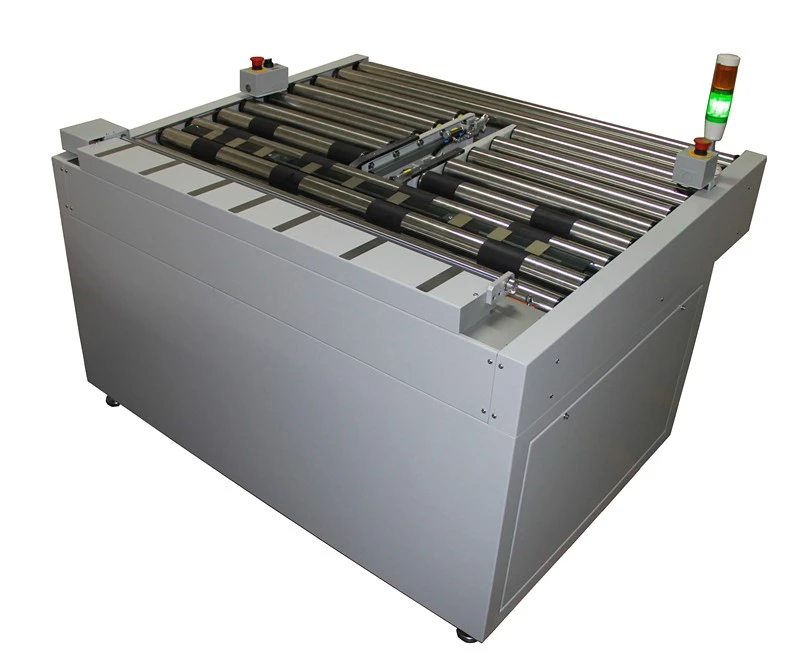

Машина для пробивання отворів алюмінієвої пластини CTP

Офсетний друк Термічна CTP машина для перфорації та згинання отворів для алюмінієвих пластин



застосування

Автоматична машина для штампування та згинання в режимі он-лайн підходить для всіх рулонних офсетних машин, включаючи комерційні верстати Heatset і преси для газет, з камерою CCD.



Особливості

Повністю автоматична оптична реєстрація, штампування та транспортування для онлайн-підключення до систем CTP.

Реєстрація штампування та транспортування конфігурацій відповідно до специфікацій замовника

Міцний перфоратор (виготовлений зі сталі SKD-11) для тривалої роботи, створюючи точні отвори (штифти), обрізні кути та U-подібні вирізи

Точне позиціонування офсетних пластин за допомогою високоякісних відеокамер ПЗС з пошуком міток



Операційний стіл з вакуумною системою кріплення

Інтегроване рішення для програмування, електронної та механічної співпраці







Тип плити	Попередньо сенсибілізована алюмінієва пластина/пластина CTP Д =1055 мм X 811 мм S =505 мм X 340 мм
Режим згинання	Двостороннє згинання
Електричні вимоги	(AC100~240V однофазний 50/60HZ)
вага	100 кг
Вимоги до тиску повітря	3 бар
Розмір машини	1170 × 1430 × 1120 мм (Д × Ш × В)
Колір машини	Білий (Довідник Tarng Yun)





















Перед монтажем покупцеві необхідно підготувати:



1. Замовник повинен підготувати інструменти:

Підйомник і водій: щоб розвантажити машину, вилка вантажівки повинна мати вантажопідйомність 1,5 тонни або більше, довжина плеча 1,2 м або довша;



2. Робоче середовище CTP:

Температура: 15 градусів -30 градусів (рекомендовано кондиціонер)

Вологість: RH10%-70%, без конденсації

атмосфера: Без диму, Без корозійних газів, Зола<0.1mg/M3.

Освітлення: Природне освітлення, відсутність прямих сонячних променів

поверх: Підлога повинна витримувати тиск 500 кг/м2. Антистатична підлога або плитка.

Вентиляція: природна вентиляція

Термометр і гігрометр(типу покажчика або цифрового типу) слід тримати в центрі кімнати.



3. Джерело живлення:

Серія CTP Ecoosetter: однофазна, незалежно заземлена, менше 3 Ом; 50/60 Гц, 4 кВА.

Потрібен онлайновий блок безперебійного живлення (UPS), і батарея повинна витримувати принаймні 5 хвилин автономної роботи.



4. Інше обладнання клієнт повинен підготувати:

комп'ютер: для управління ЦТП потрібен один комп'ютер. Конфігурація: I3 або вище, 500G або вище, Windows 7/8/10, англійська операційна система (США);

повітря: окремий повітряний компресор або система центрального подачі повітря. Більше або дорівнює 0,8 МПа, більше або дорівнює 175 л/хв. Якщо відокремлений повітряний компресор, повітряний резервуар має бути більше або дорівнювати 30 л.

Процесор

Плита і хімікати

Інструменти для вимірювання точки пластини(Змінна пластина або пластина IC)



5. Робочий процес

РІП: клієнт повинен мати робочий процес для створення 1-файлу bit-tiff. Ecoosetter CTP має програму для отримання 1-файлу bit-tiff.



Інсталяційні корпусионлайн-системи EcooGraphix T800A
